Der Mann, der Klänge sehen ließ

Ein reisender Physiker mit einem Geigenbogen.

Ernst Florens Friedrich Chladni (1756 Wittenberg – 1827 Breslau) studierte auf Wunsch des Vaters Jura und promovierte sogar darin. Erst nach dessen Tod wandte er sich dem zu, was ihn wirklich umtrieb: dem Klang. Ohne feste Anstellung zog er als unabhängiger Gelehrter durch Europa und finanzierte seine Forschung mit Vorträgen, auf denen er sein verblüffendes Experiment immer wieder neu vorführte.

Oft wird er „Vater der Akustik“ genannt — ein Ehrenname, kein Titel. Den Funken lieferte Georg Christoph Lichtenberg, dessen Staubfiguren auf elektrisch geladenen Platten Chladni faszinierten. Die Physik war eine andere (Lichtenbergs Figuren sind elektrostatisch, Chladnis akustisch), doch die Idee war dieselbe: Unsichtbares über bewegtes Pulver sichtbar machen.

Porträt von Ernst Florens Friedrich Chladni, ein Physionotrace-Stich von Gilles-Louis Chrétien aus dem Jahr 1809. — **Ernst Chladni, 1809.**
Physionotrace von Gilles-Louis Chrétien. Public Domain (Wikimedia Commons).

Die Platte anregen

Schieb den Regler. Hör die Frequenz. Sieh die Figur.

Die Bäuche schwingen heftig, die Knotenlinien ruhen — also wandert der Sand auf die Ruhe. Triff eine Resonanzfrequenz, und aus dem unruhigen Sand klärt sich eine symmetrische Mode.

verstimmt

Quadratische Platte · freier Rand

—Hz

Eigenmode (2, 1)

Frequenzregler Mode 1 / 8

tief↦ Eigenmoden ↦hoch

Ton startet erst nach Klick. Kein Autoplay.

Der Regler rastet auf acht reale Eigenmoden der quadratischen Platte ein. Die Figuren folgen der didaktischen Näherung f(x,y) = cos(nπx)·cos(mπy) − cos(mπx)·cos(nπy) — die Knotenlinien sind die Nullstellen, auf denen sich der Sand sammelt.

Warum entsteht ein Muster?

Der Sand zeigt, wo die Platte nicht schwingt.

Streicht der Bogen die Platte an, gerät sie in Resonanz und schwingt in einer ihrer Eigenmoden. Manche Bereiche heben und senken sich maximal — die Schwingungsbäuche. Dazwischen liegen Linien, die in Ruhe bleiben — die Knotenlinien. Der Sand wird von den Bäuchen weggeschüttelt und bleibt nur dort liegen, wo nichts ihn stört: auf den Knoten.

Chladni probierte quadratische, runde, rechteckige, sechseckige und dreieckige Platten — jede Form hat ihr eigenes Repertoire an Figuren. Erst Gustav Kirchhoff zeigte später streng, dass die Knotenlinien exakt den Nullstellen der Eigenfunktionen der Plattengleichung mit freiem Rand entsprechen.

Ehrliche Einordnung „Eine Frequenz = eine feste Figur“ stimmt so nicht. Welche Figur entsteht, hängt auch von Plattenform, Material, Dicke, Einspannung und davon ab, wo man anregt. Nahe beieinander liegende Eigenfrequenzen können sich überlagern. Die Demo oben ist eine bewusste Vereinfachung des realen, vielschichtigen Phänomens.

Knoten — Sand sammelt sich Bauch — Sand springt weg

Napoleon stiftet einen Preis

Eine Goldmedaille für die Mathematik hinter dem Sand.

1808 führte Chladni seine Figuren in Paris vor dem Institut de France vor. Napoleon war so beeindruckt, dass er einen Preis billigte — nicht für ein schöneres Experiment, sondern für die beste mathematische Theorie der schwingenden Platte.

1808

Vorführung in Paris

27. Feb. 1809

Ausschreibung der Académie

3 000 Francs

Goldmedaille, ~1 kg Gold

Sophie Germain rechnet die Platte

Die einzige, die sich traute.

Die meisten Mathematiker scheuten zurück, weil Lagrange die vorhandenen Methoden für unzureichend hielt. Sophie Germain (1776–1831), weitgehend autodidaktisch, war über drei Runden — 1811, 1813 und 1816 — die einzige Teilnehmerin. Sie entwickelte eine neue Behandlung der Elastizität schwingender Platten, eine partielle Differentialgleichung vierter Ordnung.

1816 gewann sie den Preis und wurde damit die erste Frau, die einen Grand Prix der Pariser Académie erhielt.

Fair eingeordnet Ihre ersten beiden Eingaben wurden wegen mathematischer Mängel abgelehnt; auch die prämierte Arbeit von 1816 galt noch als unvollständig. Die vollständig korrekte Plattentheorie kam erst später (Kirchhoff u. a.). Eine bahnbrechende Leistung — aber nicht das letzte Wort.

Porträtstich von Sophie Germain, der Mathematikerin, die 1816 als erste Frau den Grand Prix der Pariser Académie für ihre Plattentheorie gewann. — **Sophie Germain (1776–1831).**
Stich Chégaray / Poinsot, 19. Jh. Public Domain.

Steine vom Himmel

Derselbe Kopf, zwei Revolutionen.

Bevor Chladni Klänge sichtbar machte, behauptete er etwas fast Ungeheuerliches: 1794 veröffentlichte er die These, dass Steine und Eisenmassen aus dem Weltraum auf die Erde fallen. Die herrschende Lehre erklärte solche Brocken mit Gewittern oder Vulkanen; „Steinregen“ galt vielen Gelehrten als Aberglaube.

Chladni wurde zunächst verlacht — und behielt recht. Beobachtete Meteoritenfälle ab etwa 1803 bestätigten ihn. Heute gilt er als (Mit-)Begründer der Meteoritenforschung. Derselbe Mann, der den Sand auf die Knotenlinien schickte, erklärte auch die Steine, die vom Himmel fielen.

Erbe — und was nur Klang bleibt

Von Faradays Körnern zur Modalanalyse.

Chladnis Figuren sind kein Kuriosum geblieben — sie wurden zum Werkzeug. Und sie wurden, leider, auch zur Projektionsfläche für Esoterik. Beides gehört zur ehrlichen Geschichte.

Michael Faraday untersuchte 1831 die Bewegung der Körner selbst und fand, dass sehr feiner Staub sich anders verteilt als Sand: über akustische Strömung wandert er zu den Bäuchen statt zu den Knoten — die „inversen Chladni-Figuren“. Schon Chladni hatte bemerkt, dass abgeriebene Bogenhaare sich an den stärkst schwingenden Stellen sammeln.

Heute lebt das Prinzip in der Modalanalyse des Ingenieurwesens fort, in Lautsprecher-Demos und im Geigenbau, wo Bauer die Schwingungsmoden von Geigendecken prüfen (oft „Chladni-Testing“ genannt). Ein reales Werkzeug — aber kein magischer Klang-Garant; das „Stradivari-Geheimnis“ steckt nicht in einer Sandfigur.

Klare Abgrenzung Cymatics ist nicht die Fortsetzung von Chladnis Wissenschaft. Der Begriff beschrieb zunächst nüchtern das Sichtbarmachen von Schwingung. Populär wurde er überhöht zu „Wasserklangbildern“, „heilenden Frequenzen“ und der Idee, Klang forme Materie oder gebe Wasser ein „Gedächtnis“ — Behauptungen ohne wissenschaftlichen Beleg.

Diese Seite bleibt bei der Physik: stehende Wellen, Eigenmoden, Resonanz. Das ist Wunder genug.

Chladnis Original-Tafeln, 1787

Die authentischen Klangfiguren, gestochen für „Entdeckungen über die Theorie des Klanges“. Diese Kupfertafeln zeigen, dass die Figuren der interaktiven Platte oben echten Moden nachempfunden sind.

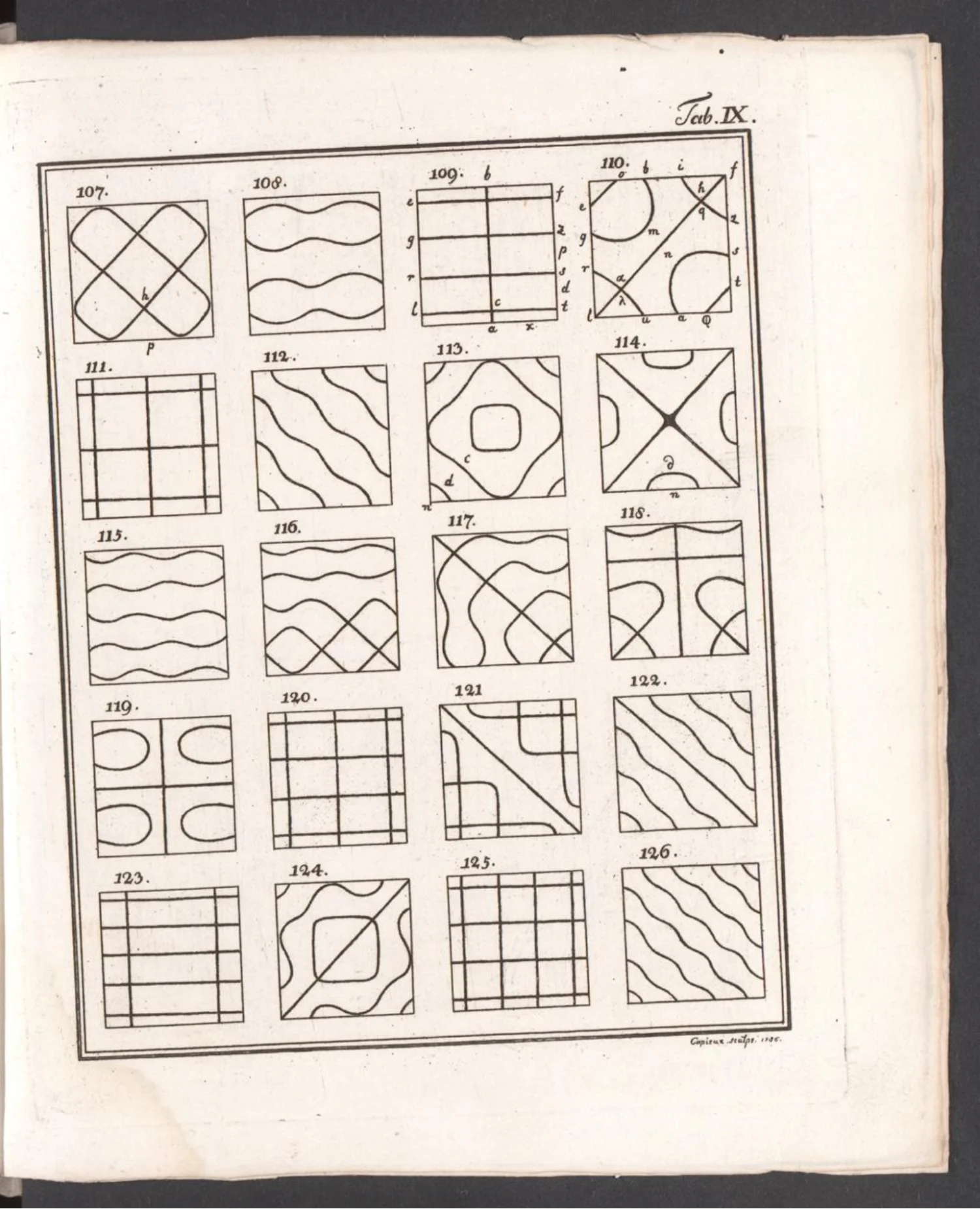

Kupfertafel IX aus Chladnis Buch von 1787 mit zahlreichen symmetrischen Knotenlinienmustern verschiedener Plattenmoden. — **Tafel IX** — Knotenlinienmuster. E. F. F. Chladni, 1787. Public Domain.

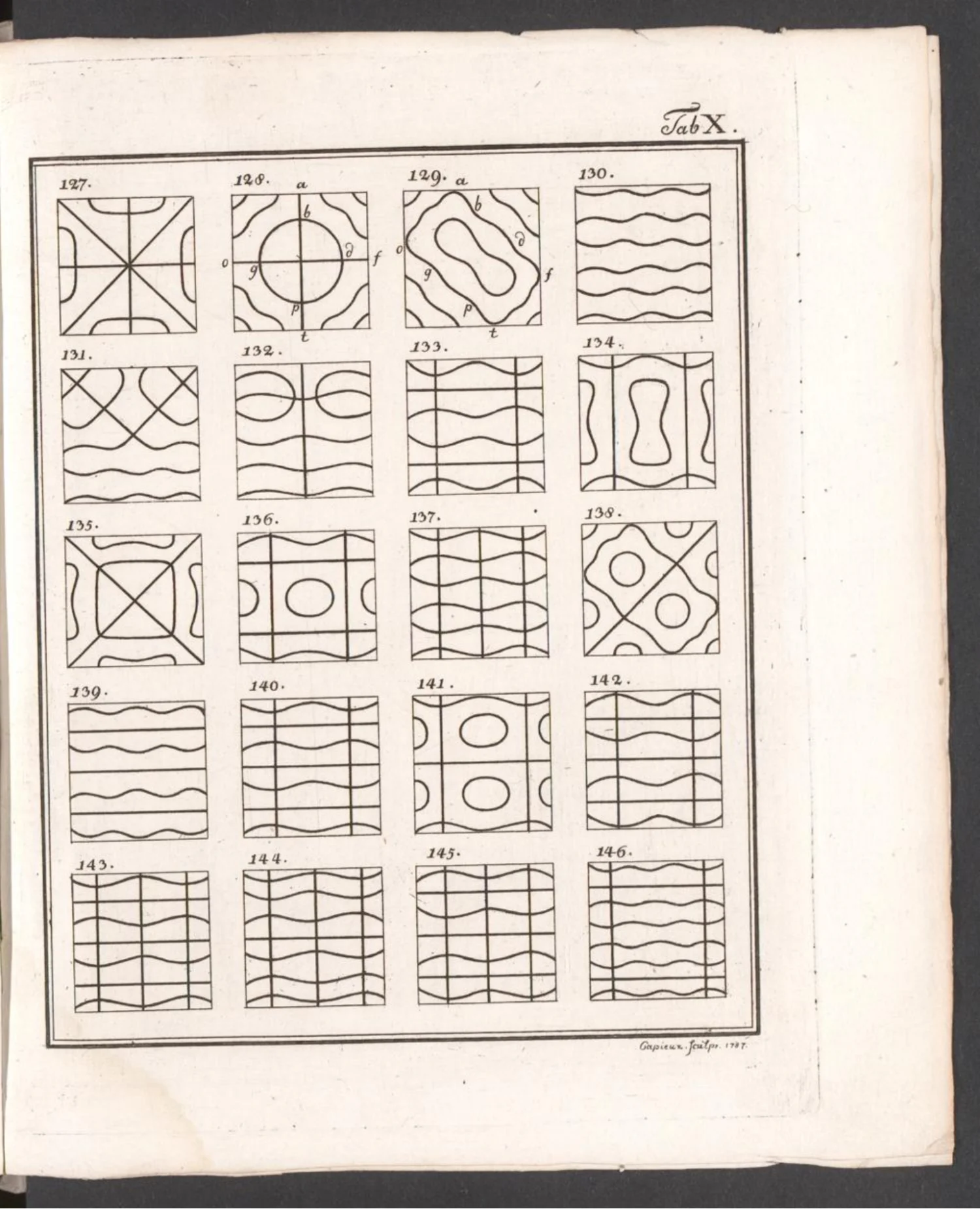

Kupfertafel X aus Chladnis Buch von 1787 mit weiteren symmetrischen Klangfiguren schwingender Platten. — **Tafel X** — Knotenlinienmuster. E. F. F. Chladni, 1787. Public Domain.

Stilisierte Darstellung einer Akustik-Vorführung in einem kerzenbeleuchteten Salon: ein Gelehrter zeigt einem Publikum die Klangfiguren auf einer Platte. — Stilisierte Vorführung im Salon — KI-Illustration, kein historisches Foto.
